İşleyebileceğiniz malzemeler
Alüminyum, pirinç, bakır, mühendislik plastikleri ve kompozitler.

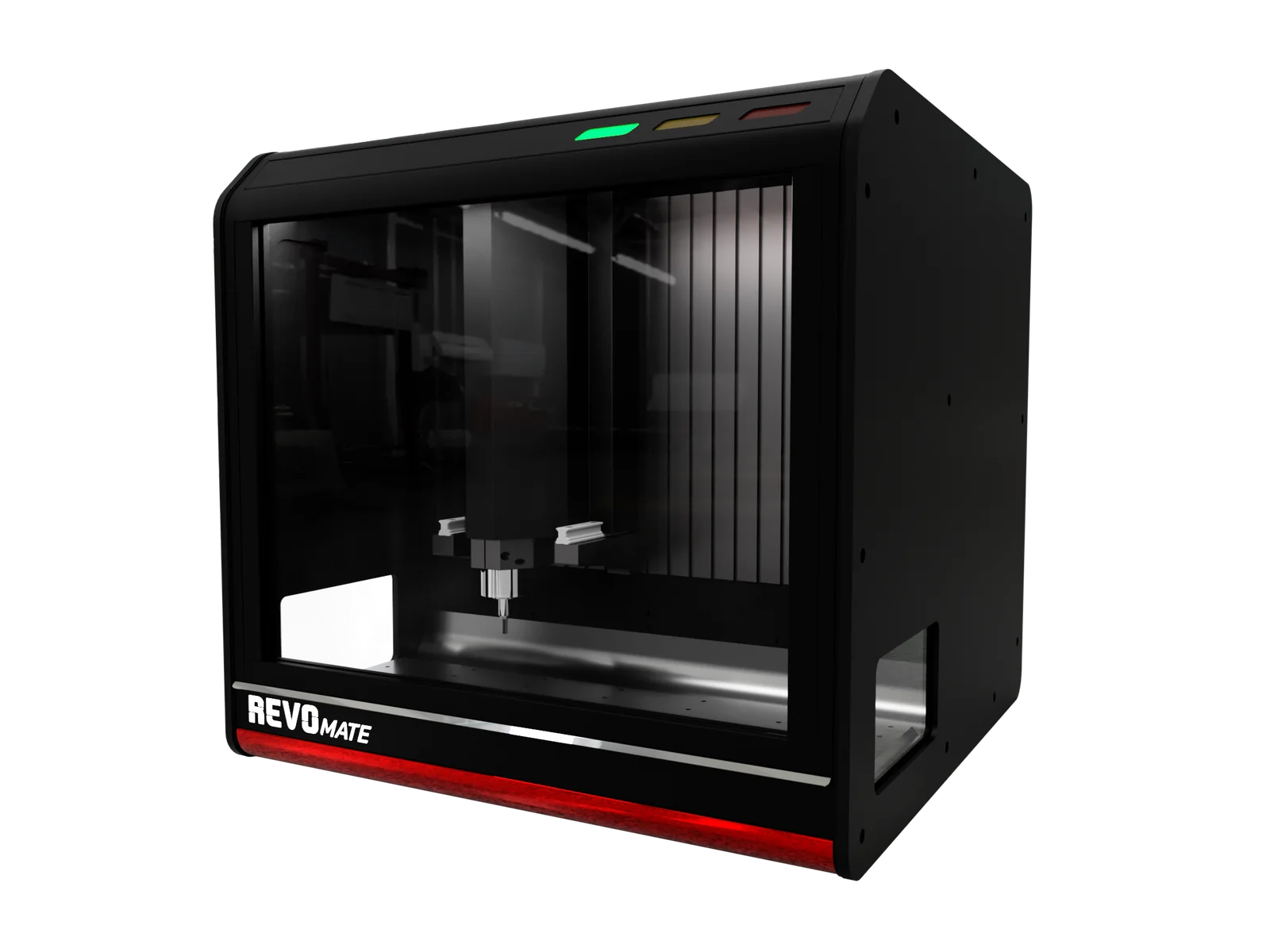

REVO MATE 200 / KOMPAKT CNC FREZEFikrinize
Fikrinize
yer açın.
Çizimde başlayan fikir, elinizde bir parçaya dönüşsün. MATE 200 ile hassas üretim, çalışma alanınızın bir parçası.
MATE 200’ü keşfedin ↓PRECISION IN EVERY DIMENSIONTeknik özellikler ↗
01 / MATE 200
Çizgiden parçaya.
Çizgiden parçaya.
Kendi alanınızda.
Alüminyum döküm gövde, servo eksenler ve 230 V tek faz bağlantı. Prototipten test numunesine, üretimi fikrin hemen yanına taşıyın.
Parçama uygun mu? ↗- EKSEN HAREKETİ / MM
- 400 × 200 × 170
- STANDART İŞ MİLİ
- 40.000 rpm
- DIŞ ÖLÇÜ / MM
- 720 × 850 × 850
02 / İKİ YANDAN PROFİL GEÇİŞİParçanız uzar.
Parçanız uzar.
Alanınız değil.
İki yandaki açıklıklar, uzun profillerin kabinden geçmesine olanak verir. İşlenecek bölgeyi çalışma alanına konumlandırın.
03 / İŞ MİLİ VE EKSENLERKüçük takım.
Küçük takım.
Büyük fark.
40.000 rpm iş miliyle küçük çaplı takımlarda ince detaylar. Alüminyum, pirinç, bakır ve mühendislik plastikleri için.
40.000RPM / 1,5 kW / ER16
0,002 mm
TEKRAR EDEBİLMEAynı noktaya yeniden. Doğrudan tahrikli servo eksenlerle.
SAHADAN / ALÜMİNYUMAlüminyum
Alüminyum
çekme test numunesi.
Alüminyumdan işlenmiş çekme test numunesi. REVO MATE ile laboratuvarınızda numune üretimi.
40.000 RPM1,5 KWİŞLEME SONUCU
Doğru model
MATE 200 mü?
Malzeme, parça, iş ve ortam. Dört cevap, model seçiminin büyük kısmını netleştirir.
400 × 200 × 170
İşlenecek bölge bu hacimdeyse; uzun profil yan açıklıklardan geçirilebilir. Tabla yükü 30 kg.
Hızlı tekrar
Prototip, test numunesi, fikstür, aparat ve düşük adetli seri üretim.
230 V tek faz
Ofis, laboratuvar, Ar-Ge, atölye veya üretim hattının hemen yanı.
EN UYGUN KULLANIM
Prototip, test numunesi ve küçük seri üretim için MATE 200.
ALÜMİNYUM DÖKÜM gövdeSERVO eksenler15 İNÇ dahili kontrol2 YIL garanti
MATE 200 / ENGINEERINGÇalışma hacmi ve
Çalışma hacmi ve
makine ölçüleri.
Önce parçanızın kapladığı alan. Sonra makinenin atölyenizdeki yeri. Ölçülere iki yönden bakın.
PARÇANIZA AYRILAN HACİM
400 × 200 × 170MM / X · Y · Z
Takımın ulaşabildiği çalışma hacmi. Tabla ölçüsü ve taşıma kapasitesi, fikstürünüzle birlikte değerlendirilir.
- Tabla ölçüsü
- 600 × 200 mm
- Maksimum tabla yükü
- 30 kg
ATÖLYENİZDEKİ YERİ
720 × 850MM / GENİŞLİK · DERİNLİK
Bu sınır makinenin dış ölçüsüdür. Kapak açılımı, operatör erişimi ve servis payı yerleşim sırasında ayrıca değerlendirilir.
- Yükseklik
- 850 mm
- Makine ağırlığı
- 120 kg
STANDART İŞ MİLİ40.000RPM
ER16 · Manuel takım değişimi
İş mili ve eksen özellikleri.
- İş mili gücü
- 1,5 kW
- Maksimum tork
- 0,35 Nm
0,002 mm / TEKRAR EDEBİLME
Doğrudan tahrikli servo eksenler. Alüminyum döküm gövde.
Tüm teknik özelliklerDATA SHEET +
01 / HAREKET VE TABLA
- Eksen hareketleri X / Y / Z
- 400 × 200 × 170 mm
- Tabla ölçüleri / maksimum yük
- 600 × 200 mm / 30 kg
- İş mili–tabla mesafesi
- 40–210 mm
- Pozisyonlama
- 0,02 mm / 300 mm
- Tekrar edebilme
- 0,002 mm
- Besleme X / Y / Z
- 6 / 6 / 2 m/dk
02 / İŞ MİLİ VE KONTROL
- İş mili
- 40.000 rpm / 1,5 kW / 0,35 Nm
- Takım tutucu
- ER16 · manuel
- Maksimum takım şaftı / boyu
- 10 / 75 mm
- Eksen motorları
- Servo motor
- Kontrol ünitesi
- Masso Touch · 15 inç
03 / KURULUM VE GÖVDE
- Çalışma gerilimi / tam yük
- 230 V AC / 2,4 kW
- Gövde
- Alüminyum döküm
- Dış ölçüler G / D / Y
- 720 × 850 × 850 mm
- Ağırlık / garanti
- 120 kg / 2 yıl
İŞİNİZE GÖRE
Eklenebilir donanımlar
- Çift iş mili seçeneği
- Ø100 mm 4. eksen
- Vakum tablası
- 3D parça sıfırlama probu
- 100 mm mengene
Parçanızı
konuşalım.↗
Malzemenizi, parçanızı ve hedefinizi anlatın. MATE 200’ün işinize uygunluğunu birlikte değerlendirelim.
